　　近日，美國專利商標局正式公布了蘋果公司新授予的 39 項實用新型專利。在其中，有兩項專利主要關注未來智能眼鏡的各個方面，但也可能適用于蘋果 Vision Pro。

　　具有過驅動 fLCOS 顯示面板的光學系統

　　電子設備（如頭戴式設備）可能具有一個或多個近眼顯示器，可為用戶生成圖像。頭戴式設備可以是一副 VR 頭顯，也可以是 AR 眼鏡，允許觀看者查看計算機生成的圖像和周?chē)h(huán)境中的真實世界物體。

　　顯示器可以包括顯示模塊和波導。顯示模塊可以包括空間光調制器，例如硅基鐵電液晶（fLCOS）顯示面板和照明光學器件。

　　照明光學器件可以包括產生照明光的光源，例如發光二極管（LED）。照明光可以設置線性偏振，并且可以傳輸?shù)?fLCOS 顯示面板。fLCOS 顯示面板可以將圖像數據（例如，圖像幀）調制到照明光上，以產生圖像光。波導可以將圖像光引導到眼罩上。顯示器可以包括收集溫度傳感器數據的溫度傳感器。

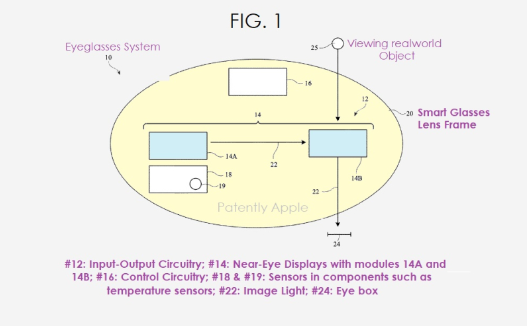

　　圖 1 顯示了一個具有一個或多個近眼顯示系統的設備的示例系統。系統 #10 可以是具有一個或多個顯示器的頭戴式設備，例如安裝在支撐結構（外殼）#20 內的近眼顯示器 #14。支撐結構可以是一副眼鏡的形狀。

　　波導顯示系統

　　在第二項智能眼鏡授權專利中，蘋果指出，戴在用戶頭上的頭戴式設備（例如一副 AR 眼鏡）可用于為用戶提供計算機生成的內容，這些內容疊加在現實世界的內容之上。用戶可以通過光學系統的透明部分直接查看真實世界的內容。光學系統可用于將圖像從顯示系統中的一個或多個像素陣列或掃描設備傳輸?shù)接^看者的眼睛。光學系統中可包括波導管，例如由玻璃或塑料等透明材料的一片或多片或其他導光材料形成的薄平面波導管，以將圖像光從像素陣列傳送到觀看者。

　　照明系統可以包括為顯示器提供照明的光源。發光的顯示屏產生圖像光。輸入光耦合器可用于將來自光源的光耦合到照明系統中的波導中。輸出光耦合器可用于將顯示照明耦合到波導之外。輸入和輸出耦合器還可用于將來自顯示器的圖像光耦合到光學系統中的波導中，并將圖像光從波導中耦合出來供觀看者觀看。

　　頭戴式設備的輸入和輸出耦合器可以形成布拉格光柵、棱鏡、傾斜透明結構和/或透鏡等結構，這些結構將光耦合到波導中，并將光耦合出波導。輸入和輸出光耦合器可以由衍射耦合器形成，例如體積全息圖、其他全息耦合元件或其他衍射耦合結構。例如，輸入和輸出耦合器可以由薄層或厚層的光聚合物和/或其他光學耦合器結構形成，其中使用激光記錄全息圖案。在某些配置中，光耦合器可以由動態可調器件形成，例如液晶元件（如可調液晶光柵、聚合物分散液晶器件）或其它可調光耦合器。

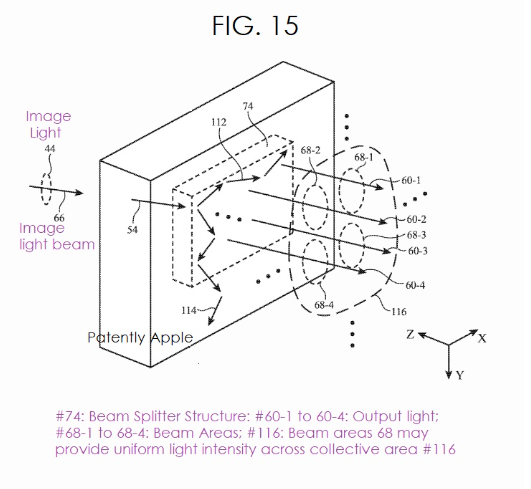

　　蘋果專利圖 15 是一個透視圖，顯示了波導如何在兩個維度上向眼盒填充光線。
