　　OLED，即有機發光二極管(OrganicLight-EmittingDiode)，又稱為有機電激光顯示(OrganicElectroluminesenceDisplay,OELD)。OLED顯示技術與傳統的LCD顯示方式不同，無需背光燈，采用非常薄的有機材料涂層和玻璃基板，當有電流通過時，這些有機材料就會發光。而且OLED顯示屏幕可以做得更輕更薄，可視角度更大，并且能夠顯著節省電能。本文為大家?guī)淼氖?strong>OLED顯示屏原理及其原理圖。

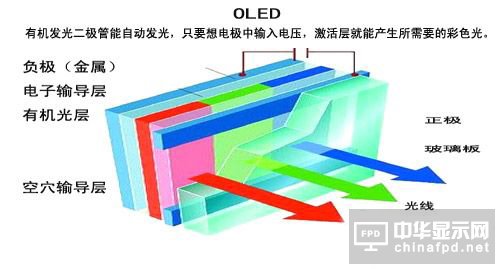

　　OLED顯示屏結構

　　基層(透明塑料，玻璃，金屬箔)——基層用來支撐整個OLED。

　　陽極(透明)——陽極在電流流過設備時消除電子(增加電子“空穴”)。

　　有機層——有機層由有機物分子或有機聚合物構成。

　　導電層——該層由有機塑料分子構成，這些分子傳輸由陽極而來的“空穴”。可采用聚苯胺作為OLED的導電聚合物。

　　發射層——該層由有機塑料分子(不同于導電層)構成，這些分子傳輸從陰極而來的電子;發光過程在這一層進行。可采用聚芴作為發射層聚合物。

　　陰極(可以是透明的，也可以不透明，視OLED類型而定)——當設備內有電流流通時，陰極會將電子注入電路。

　　OLED顯示屏原理：

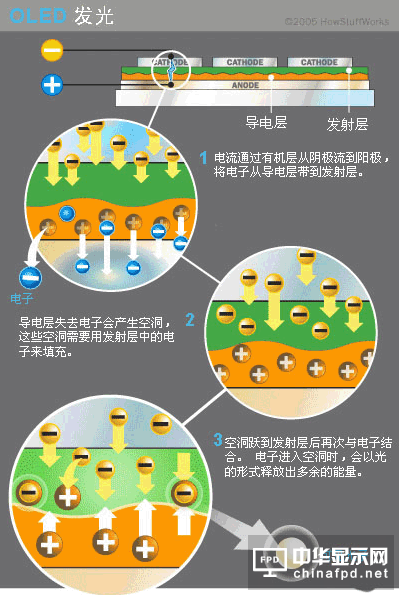

OLED顯示器原理圖

　　OLED發光的方式類似于LED，需經歷一個稱為電磷光的過程。

　　具體過程如下：

　　1.OLED設備的電池或電源會在OLED兩端施加一個電壓。

　　2.電流從陰極流向陽極，并經過有機層（電流指電子的流動）。

　　a陰極向有機分子發射層輸出電子。

　　b陽極吸收從有機分子傳導層傳來的電子。（這可以視為陽極向傳導層輸出空穴，兩者效果相等）

　　3.在發射層和傳導層的交界處，電子會與空穴結合。

　　a.電子遇到空穴時，會填充空穴（它會落入缺失電子的原子中的某個能級）。

　　b.這一過程發生時，電子會以光子的形式釋放能量。

　　4.OLED發光。

　　5.光的顏色取決于發射層有機物分子的類型。生產商會在同一片OLED上放置幾種有機薄膜，這樣就能構成彩色顯示器。

　　6.光的亮度或強度取決于施加電流的大小。電流越大，光的亮度就越高。
